Montaż łącznika w karniszach rurowych (okrągłych)

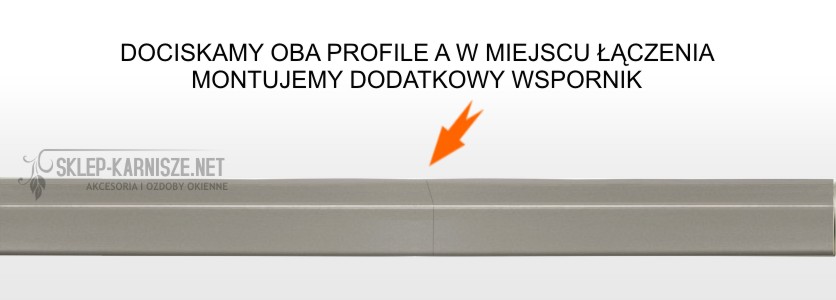

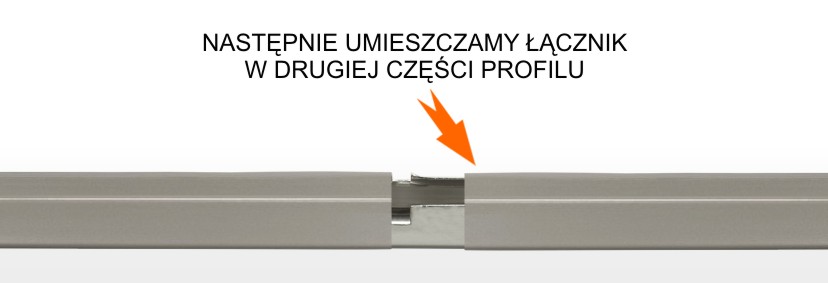

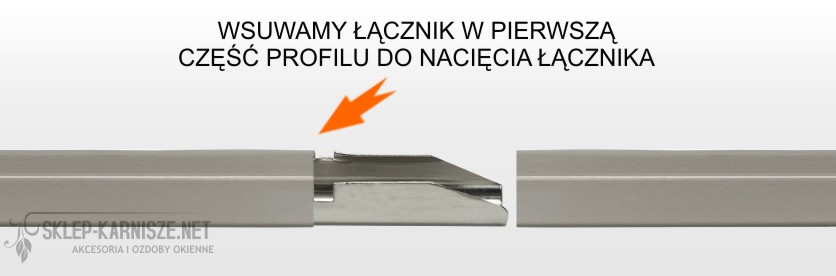

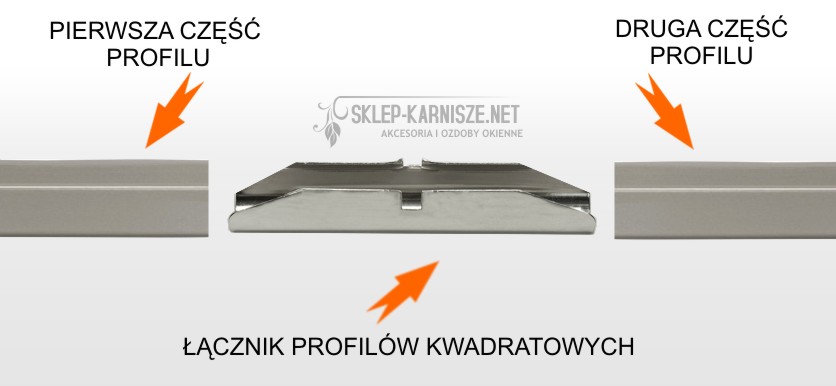

Montaż łącznika w karniszach kwadratowych

Sposób montażu łącznika w karniszach przesuwnych (profil okrągły)

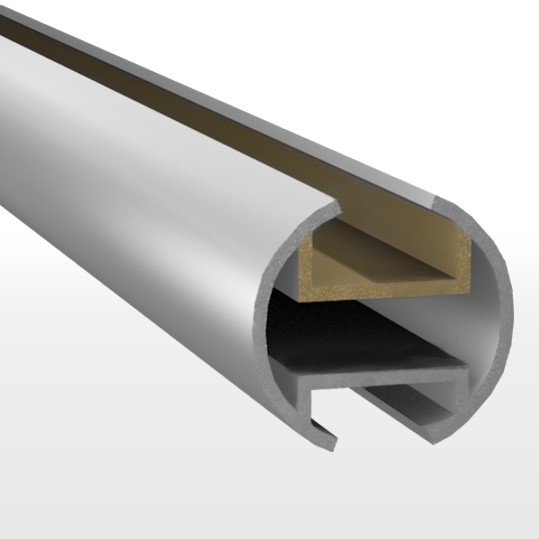

1. Wsuń łącznik w szersze wgłębienie profilów (po pół łącznika w każdej z części scalanego profilu), w taki sposób, aby środkowy otwór wypadał dokładnie w miejscu łączenia.

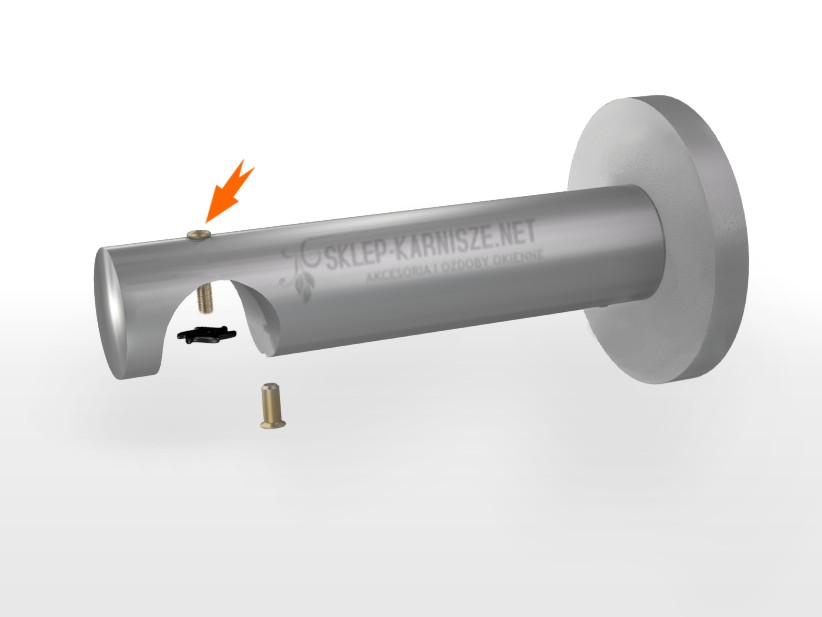

Przed montażem łącznika odkręć blokadę od śruby imbusowej
(oznaczona na czarno)

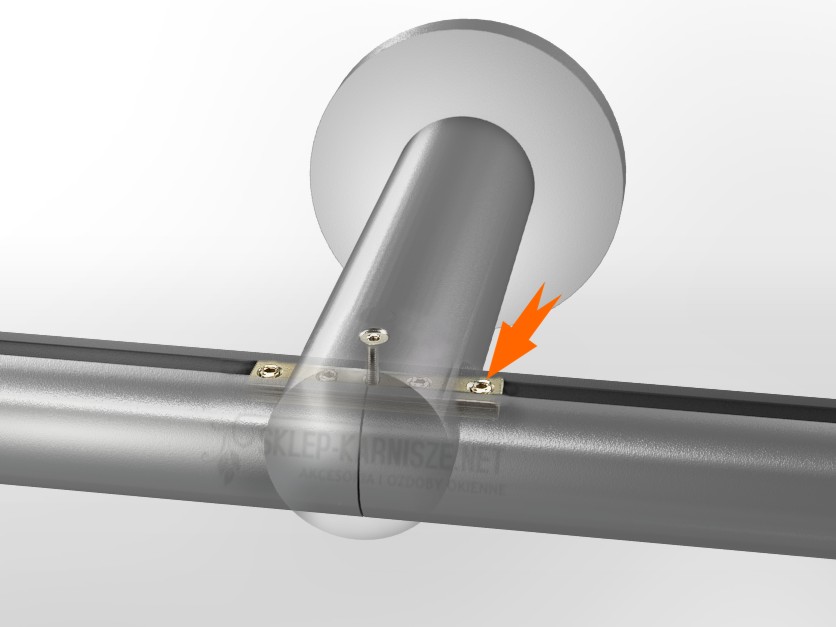

2. Przykręć 4 śruby imbusowe aby zapobiec przesuwaniu się łącznika i usztywnić łączenie. Następnie przymocuj połączone profile do wspornika wkręcając śrubę mocującą do środkowego otworu łącznika.

Sposób montażu łącznika w karniszach apartamentowych

1. Wsuń łącznik w grubsze wgłębienie profilów (po pół łącznika w każdej z części scalanego profilu), w taki sposób, aby środkowy otwór wypadał dokładnie w miejscu łączenia.

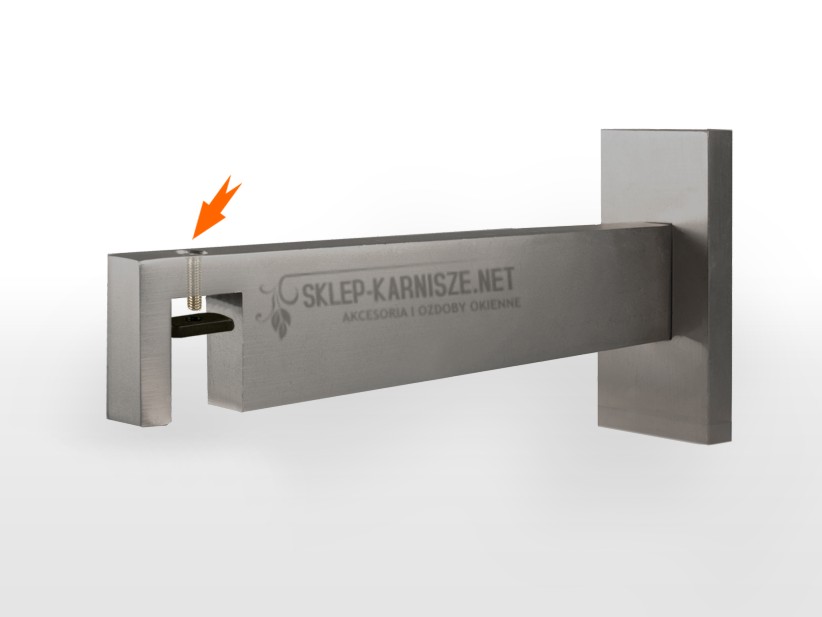

Przed montażem łącznika odkręć blokadę od śruby imbusowej
(oznaczona na czarno)

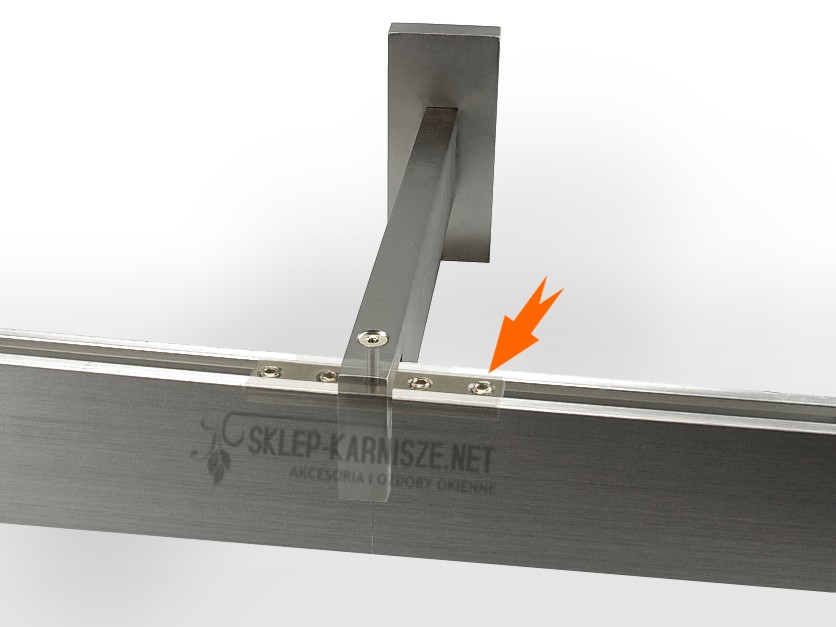

2. Przykręć 4 śruby imbusowe aby zapobiec przesuwaniu się łącznika i usztywnić łączenie. Następnie przymocuj połączone profile do wspornika wkręcając śrubę mocującą do środkowego otworu łącznika.
